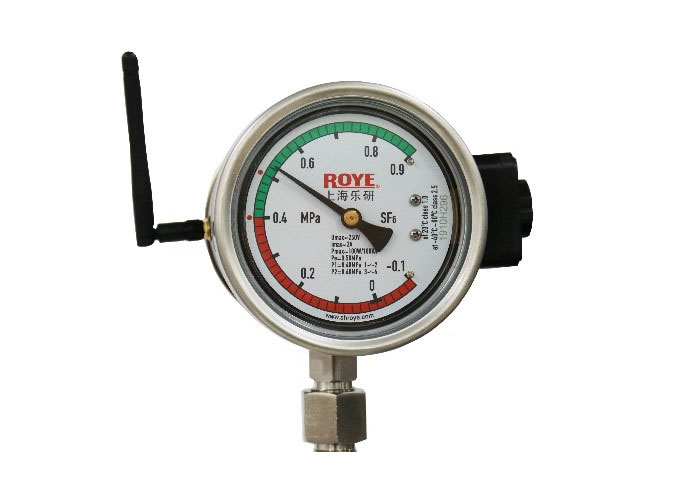

RDM無源無線遠傳SF6氣體密度繼電器（以下簡稱繼電器）主要用于控制和監視密封容器中SF6氣體的密度。一般應用在SF6高壓開關、氣體絕緣設備（GIS）、和互感器上、且適合戶外惡劣的環境。該繼電器有多組機械觸點，可以在壓力到達報警、閉鎖或超壓的狀態，及時通過二次回路上報告警信息。同時該繼電器還具有無線數據通訊功能，可將壓力、溫度、密度等數據通過無線組網通訊上傳到后臺。 在線監測后臺通過大數據分析，可有效分析判斷設備漏氣趨勢及漏氣率，提前發現設備出現異常情況，從而保障電氣設備和變電站整套系統的安全運行。真正實現變電站、尤其是無人值班站的電氣設備的在線監測。本產品結構外形小巧、測量精度高、抗干擾能力強、性能可靠、現場安裝使用方便。安裝方便，采用無源方式，解決現場取電困難問題。
n 能夠真實、準確反映SF6電氣設備內部的壓力、溫度、及密度值；
n 機械及電子一體化設計、集成度高、體積小，便于現場安裝維護；
n 無線數據傳輸：支持Lora、4G/5G等無線通訊方式；
n 內置低功耗數據傳輸模塊，低功耗、高靈敏度、遠距離、高抗干擾能力；
n 滿足國網輸變電設備物聯網微功率無線網通信協議；
n 多重密封技術，保證長期無泄露；
設備 | 名稱 | 參數 |
機械控制部分 | 顯示范圍 | -0.1MPa～0.9MPa（表壓） 0～1.0MPa（絕壓） |
精確度等級（顯示和接點） | 1.0/1.6級（at20℃） | |
正常工作環境沖擊等級 | 50g，11ms（斷路器氣室）；30g，7ms（其它氣室） | |
接點電阻 | 在常溫、最低溫度和最高溫度時，儀表的接點接通后其直流電阻值都應不大于1W | |
絕緣強度 | 能承受（45～60）HZ的正弦波電壓，2kV歷時1min的耐壓試驗，試驗中漏電電流應不大于0.5mA。 | |
密封性能 | ≤1×10-8 mbar·l/s | |
工作環境 | 溫度范圍：-30～+70℃（低溫時-40～+60℃） 相對濕度：≤95%RH | |
防護等級 | IP65 | |
接點數量 | 最多4對 | |
充油 | 可選 | |
電子遠傳部分 | 壓力測量范圍 | -0.1MPa～0.9MPa（表壓） 0～1.0MPa（絕壓） |
壓力測量準確度 | ±0.5%F.S. | |
溫度測量范圍 | -40～+80℃，（低溫時-60～+80℃） | |
溫度測量準確度 | ±1℃ | |
密度范圍 | -0.1MPa～0.9MPa（表壓） 0～1.0MPa（絕壓） | |
密度準確度 | ±1%F.S. | |
測量一致性 | 電子與機械測量結果偏差≤1.6級 | |
通信方式 | Lora、4G/5G無線通訊 | |
通信協議 | 符合Q/GDW 12020-2019《輸變電設備物聯網微功率無線網通信協議》、國網輸變電物聯網標準通信協議和《智慧變電站技術規范第4部分：數字化遠傳表計》要求。 | |
抗電磁干擾性能 | GB/T 17626 《電磁兼容 試驗和測量技術》 Ⅲ級 |
